Como é feita uma fundação de ponte embaixo d’água sem a estrutura afundar?
A engenharia usa técnicas impressionantes para sustentar toneladas mesmo no fundo de rios e mares.
Construir uma ponte sobre um rio, lago ou braço de mar parece quase impossível quando se imagina o peso dos pilares dentro da água. Mas a engenharia resolve esse desafio antes mesmo de o concreto aparecer: a fundação é projetada para alcançar camadas firmes do solo e transferir a carga da ponte para baixo, não para a água.
Por que uma ponte não depende da água para se sustentar?
A água está ao redor da estrutura, mas não é ela que segura a ponte. O peso do tabuleiro, dos veículos, dos pilares e das cargas de vento precisa chegar até o solo resistente no fundo do rio ou do mar.
Por isso, antes da obra começar, engenheiros estudam profundidade, correnteza, tipo de solo, risco de erosão e posição dos apoios. A parte visível da ponte nasce depois de uma etapa menos conhecida, mas decisiva: descobrir onde a estrutura pode se apoiar sem afundar, deslocar ou perder estabilidade.
Como é feita uma fundação de ponte embaixo d’água?
A fundação de ponte embaixo d’água é feita com estudos do solo, cravação ou perfuração de estacas profundas, uso de ensecadeiras ou caixões estanques, concretagem controlada e proteção contra erosão ao redor dos apoios. A estrutura não fica flutuando nem apoiada na água; ela se conecta ao terreno resistente por baixo do leito.
Em obras sobre rios e mares, os engenheiros podem criar uma área temporariamente seca com ensecadeiras, chamadas de cofferdams, ou usar caixões de fundação. O objetivo é controlar a água, escavar com segurança e executar a base do pilar. A FEMA destaca que aprofundar sapatas e proteger fundações ajuda a reduzir danos por erosão do leito, fenômeno conhecido como scour, um dos riscos mais importantes em pontes sobre água.
- Fazer sondagens para identificar solo firme abaixo da água
- Instalar estacas de concreto ou aço até camadas resistentes
- Usar ensecadeira, caixão ou plataforma para criar área de trabalho
- Concretar e proteger a base contra correnteza, erosão e deslocamentos
Para complementar o tema, o canal O Canal da Engenharia, que conta com mais de 801 mil inscritos no YouTube, apresenta o vídeo Pontes sobre a água – Como são construídas. O material explica, em linguagem visual, como pontes são executadas sobre rios e mares, abordando pilares, fundações, plataformas e técnicas usadas para trabalhar em áreas alagadas, alinhado ao tema tratado acima:
Construir uma ponte sobre um rio, lago ou braço de mar parece quase impossível quando se imagina o peso dos pilares dentro da água. Mas a engenharia resolve esse desafio antes mesmo de o concreto aparecer: a fundação é projetada para alcançar camadas firmes do solo e transferir a carga da ponte para baixo, não para a água.
Por que uma ponte não depende da água para se sustentar?
A água está ao redor da estrutura, mas não é ela que segura a ponte. O peso do tabuleiro, dos veículos, dos pilares e das cargas de vento precisa chegar até o solo resistente no fundo do rio ou do mar.
Por isso, antes da obra começar, engenheiros estudam profundidade, correnteza, tipo de solo, risco de erosão e posição dos apoios. A parte visível da ponte nasce depois de uma etapa menos conhecida, mas decisiva: descobrir onde a estrutura pode se apoiar sem afundar, deslocar ou perder estabilidade.
Como é feita uma fundação de ponte embaixo d’água?
A fundação de ponte embaixo d’água é feita com estudos do solo, cravação ou perfuração de estacas profundas, uso de ensecadeiras ou caixões estanques, concretagem controlada e proteção contra erosão ao redor dos apoios. A estrutura não fica flutuando nem apoiada na água; ela se conecta ao terreno resistente por baixo do leito.
Em obras sobre rios e mares, os engenheiros podem criar uma área temporariamente seca com ensecadeiras, chamadas de cofferdams, ou usar caixões de fundação. O objetivo é controlar a água, escavar com segurança e executar a base do pilar. A FEMA destaca que aprofundar sapatas e proteger fundações ajuda a reduzir danos por erosão do leito, fenômeno conhecido como scour, um dos riscos mais importantes em pontes sobre água.
- Fazer sondagens para identificar solo firme abaixo da água
- Instalar estacas de concreto ou aço até camadas resistentes
- Usar ensecadeira, caixão ou plataforma para criar área de trabalho
- Concretar e proteger a base contra correnteza, erosão e deslocamentos
Para complementar o tema, o canal O Canal da Engenharia, que conta com mais de 801 mil inscritos no YouTube, apresenta o vídeo Pontes sobre a água – Como são construídas. O material explica, em linguagem visual, como pontes são executadas sobre rios e mares, abordando pilares, fundações, plataformas e técnicas usadas para trabalhar em áreas alagadas, alinhado ao tema tratado acima:
O que impede a fundação de ponte de afundar com o peso?
A fundação de ponte não afunda porque o peso é distribuído para camadas de solo ou rocha capazes de suportar a carga. Quando o solo superficial é fraco, as estacas atravessam essas camadas moles até alcançar um terreno mais resistente, funcionando como raízes profundas.
Além disso, cada apoio é dimensionado para suportar não apenas o peso vertical, mas também empuxo da água, correnteza, impacto de detritos, vento, frenagem de veículos e variações do nível do rio. A segurança vem do conjunto: geotecnia, cálculo estrutural, método construtivo e monitoramento.

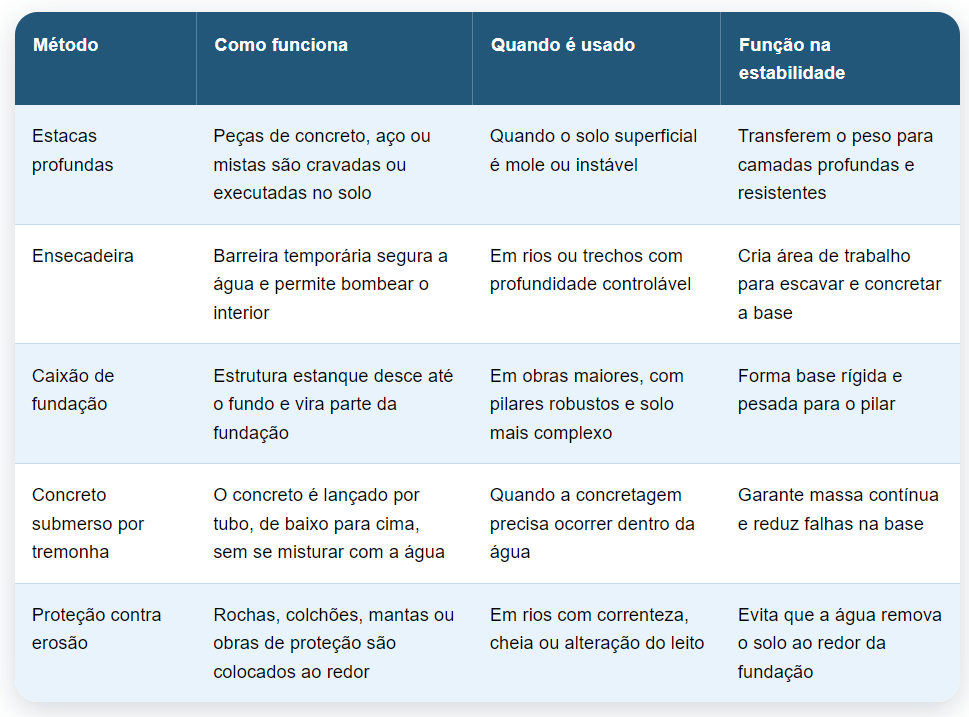

Quais métodos são usados para construir bases dentro da água?
A escolha do método depende da profundidade, da força da correnteza, do tipo de solo, do tamanho da ponte e do custo da obra. Em águas rasas, uma ensecadeira pode permitir escavação quase “a seco”. Em águas profundas, estacas, caixões e concretagem submersa podem ser mais adequados.
Essa combinação mostra que a fundação subaquática não é apenas “concreto jogado na água”. Ela envolve contenção, escavação, apoio profundo, controle de qualidade e proteção contra a força contínua do fluxo.
Como os engenheiros evitam falhas depois que a ponte fica pronta?
Depois da construção, o principal inimigo costuma ser a erosão ao redor da fundação. A correnteza pode retirar sedimentos do leito e expor partes que deveriam permanecer enterradas, reduzindo o apoio do pilar com o tempo.
Por isso, pontes sobre água precisam de inspeções, medições e manutenção. Em períodos de cheia, a força do rio aumenta e pode carregar troncos, pedras e sedimentos, exigindo atenção especial em pilares, encontros, taludes e áreas próximas à base.
- Monitorar erosão ao redor dos pilares após chuvas fortes
- Proteger o leito com pedras, enrocamento ou soluções equivalentes
- Inspecionar trincas, recalques, deslocamentos e vibrações incomuns
- Manter drenagem, taludes e margens em condição segura

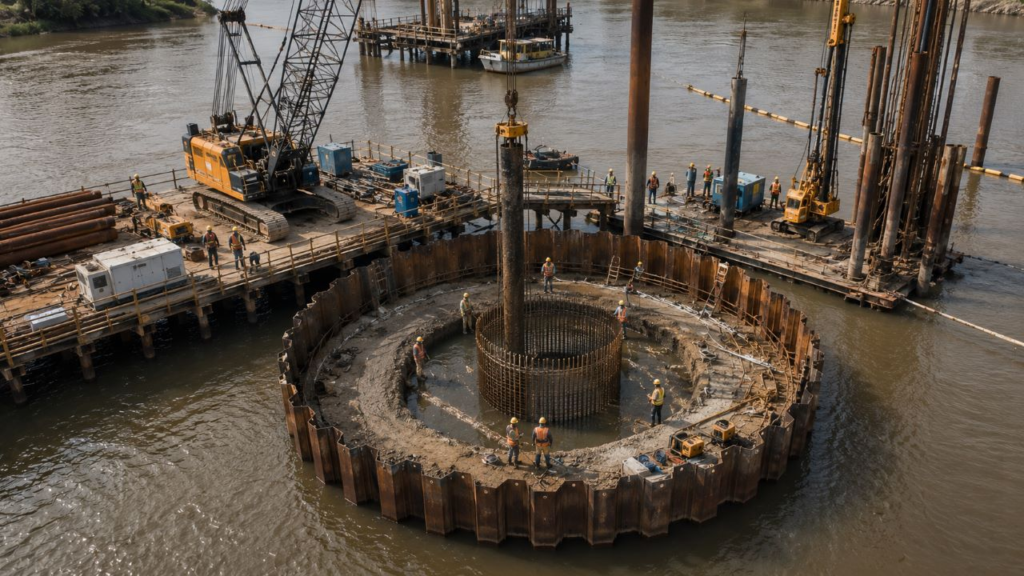

Estacas profundas e ensecadeiras ajudam a apoiar pontes no solo firme.
Por que a fundação de ponte é a parte mais decisiva da obra?
A fundação de ponte é decisiva porque tudo o que aparece acima dela depende de um apoio invisível e estável. Um pilar bonito, um tabuleiro moderno ou uma estrutura metálica sofisticada perdem valor se a base não estiver presa ao solo certo e protegida da água em movimento.
O que impede a ponte de afundar não é um truque único, mas uma sequência rigorosa de decisões: estudar o fundo, escolher o tipo de fundação, controlar a água, concretar com precisão e proteger contra a erosão. A ponte parece cruzar o rio por cima, mas sua segurança começa muito antes, nas camadas escondidas abaixo da água.
